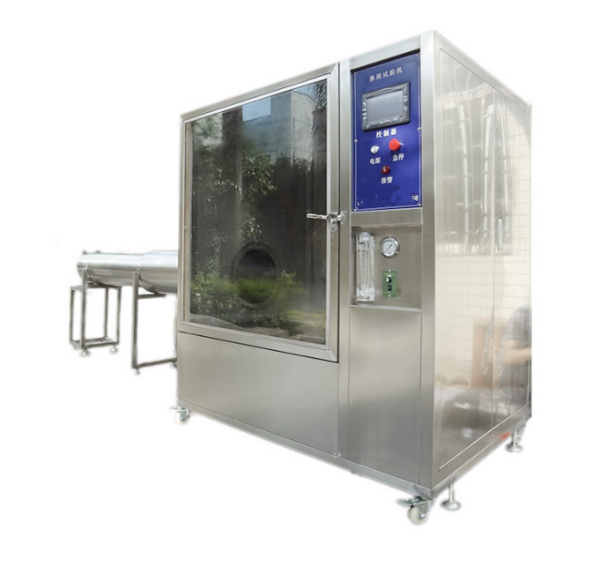

淋雨試驗機/IP65防沖水淋雨試驗箱適用于測試產品在IP65級強烈噴水、淋雨沖水的氣候環境下的貯存、運輸和使用時的防護性能。該設備主要用于安裝于戶外的智能門鎖類產品、電子電器產品、戶外照明燈具、電氣元件、新能源汽車及電動車零部件等產品在模擬淋雨的氣候條件下，對產品的物理以及其它相關性能進行測試，測試后，通過檢定來判斷產品的性能是后達到要求，以便產品的設計、改進、檢定及出廠檢驗使用。
淋雨試驗機/IP65防沖水淋雨試驗箱主要技術參數
內箱尺寸 | 800×800×800 mm（W×D×H） |
外箱尺寸 | 約3600×860×1700 mm（W×D×H） |
轉盤直徑 | 400 mm |
轉盤承重 | 20 kg |
轉盤轉速 | 3±1R/min |
受水面 | 產品側面 |
噴水頭數量 | 2個；其中IPX5噴頭1個，IPX6噴頭1個 |

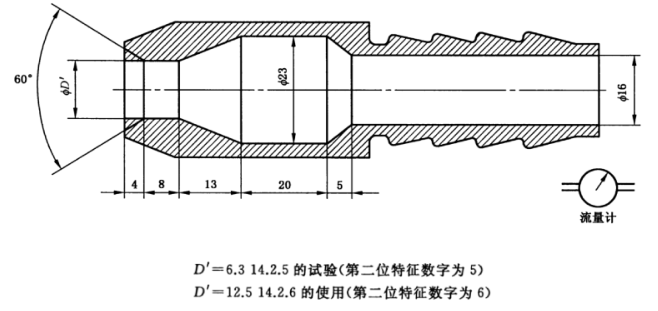

噴孔內徑 |
φ6.3 mm（IPX5等級)；φ12.5 mm（IPX6等級) |
噴水流量 | 12.5±0.625(L/min)（IPX5等級)；100±5(L/min)（IPX6等級) |
管徑 | 四分、一寸軟壓管各一條 |
噴水壓力 | 30～200kpa（按流量調節） |
噴水試驗時間 | 至少3min或更多時間（可設定） |
預設試驗時間 | 1S～9999H59M59S任意可調 |
水源 | 建議用純凈水或蒸餾水 |
內箱材質 | SUS304不銹鋼 |
外殼材質 | 冷扎板烤漆 |
電氣部分 | |
控制器 | 7寸觸摸屏控制器 |
控制系統 | 本公司自主研發PLC觸摸屏智能程序控制系統 |
水循環系統 | 保證水源循環使用 |
噴淋系統 | 由水泵、水壓表、固定式噴管支架組成 |
調速控制 | 調速平穩，控制精度高 |
流量、壓力控制 | 采用機械式流量和表盤式壓力表，數位流量計指示流量 |
預設試驗時間 | 1S～999H59M59S任意可調 |
接線工藝 | 符合國家標準要求，電板布局合理，接線牢固，標示清楚 |
設備使用條件 | |
保護系統 | 漏電、短路、缺相保護 |
環境條件 | 溫度15℃～35℃；相對溫度 25％RH～75％RH；大氣壓力86kPa～106kPa |
電源 | 380V(三相五線，單獨做個32A的空氣開關，空氣開關要有接線端子，電源線要4平方以上；50Hz；約3KW（設備功率）。 |

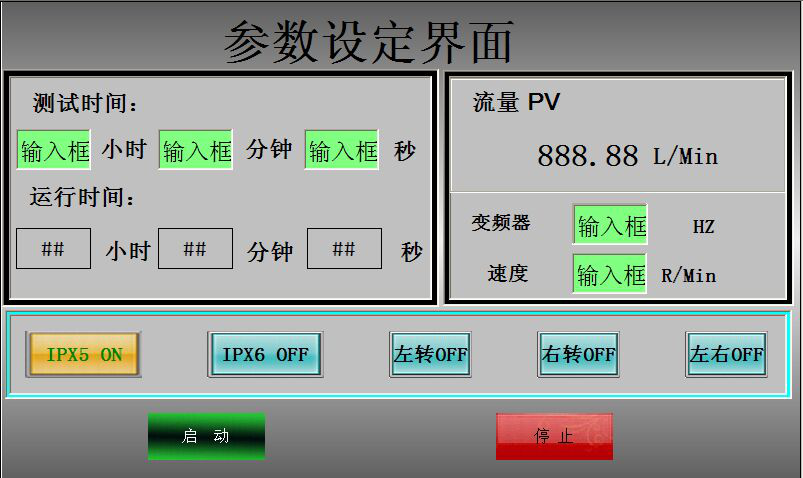

控制界面 | |

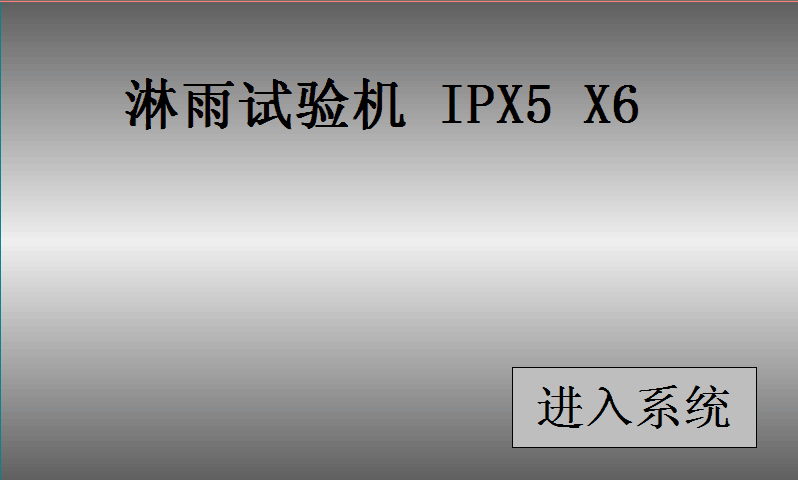

（開機界面）
| |
IP65防沖水淋雨試驗箱主要配置清單
序號 | 名稱 | 產地/品牌 | 單位 | 數量 |
1 | 觸摸屏 | 昆侖通泰 | 個 | 1 |
2 | PLC控制器 | 信捷 | 套 | 1 |
3 | 水泵 | 飛利 | 個 | 1 |
4 | 開關電源 | 臺灣明緯 | 個 | 1 |
5 | 中間繼電器 | 臺灣士研 | 套 | 1 |
6 | 空氣開關 | 正泰 | 個 | 1 |
7 | 流量計 | LZT | 個 | 1 |
8 | 近接開關 | 臺灣陽明 | 個 | 1 |
9 | 電子閥 | 亞德克 | 個 | 1 |
10 | PVC管 | 聯塑 | 套 | 1 |
11 | 調速電機 | 瑞踴 | 個 | 1 |
12 | 相序保護器 | 歐姆龍 | 套 | 1 |
13 | 機箱 | 高升科技 | 臺 | 1 |
14 | 試驗轉盤 | 高升科技 | 套 | 1 |
附件清單
序號 | 名稱 | 數量 | 單位 | 備注 |
1 | 綁帶 | 1 | 條 | |
2 | 視窗雨刮刷 | 1 | 個 |

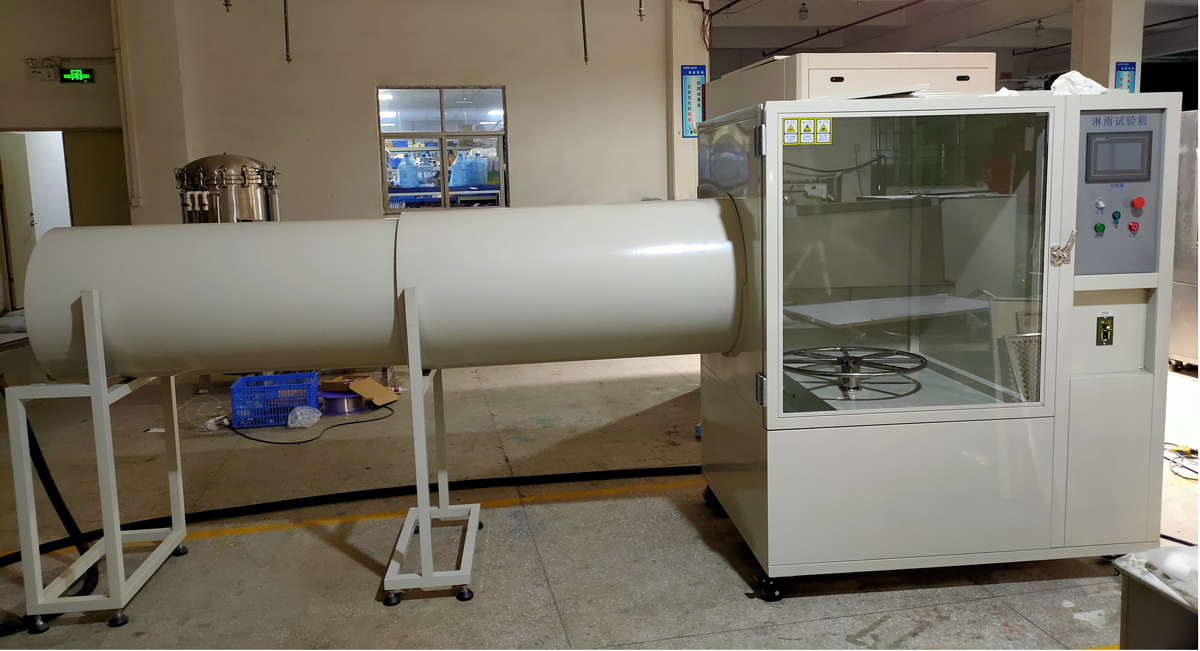

設備結構
本設備采用橫向沖水、全密封式設計結構，適用于研發型、寫字樓等場地安裝，幫助客戶解決了敞開式淋雨過程中試驗用水噴淋和收集不便帶來的麻煩。設備底部設置一水箱在通過右側控制箱內部的不銹鋼水泵抽水并加壓后再送到側面噴水管裝置的噴頭處，噴嘴恒向噴水到轉盤上面的樣品上，再散落到水箱內部，從而形成水循環系統。水泵出口設計流量計、壓力表、電子閥等控制元件。
符合標準：
ISO20653:2006 、GB2423，38/IEC60068-2-18、GB4208-2017/IEC 60529:2003中IPX5、IPX6防護等級。
