一、塑膠跑道VOC釋放艙核心技術指標

1、總容積     60L×4(單艙60L，共4個艙）

2、單艙內部尺寸  深375mm×寬400mm×高400mm（含風道）

3、溫度范圍     （60±2）℃  （調節精度：±0.5℃）

4、濕度范圍     （5±2）%RH. （調節精度：±5%R.H.）

5、空氣交換速率  （1±0.01）h-1（可調節）

6、材料/艙載荷比  0.4㎡/m3

7、中心點風速   0.1m/s-0.3m/s

8、本底濃度    甲醛本底濃度＜06μg/m3 ，

           TVOC本底濃度＜50μg/m3，

           單項VOC本底濃度＜5μg/m3。

9、噪音      <70Db

二、系統結構設計闡述

1、艙體結構設計說明（見圖1）

艙體材料

1）外壁材料1.5mm冷軋鋼板靜電噴涂；

2）內艙材料為3mm鏡面不銹鋼，并精密工藝處理；

3）工作室無縫焊接拋光，邊、角均制成一定弧度；

4）氣路管道為聚四氟乙烯管；

5）采用聚氨酯保溫材料，內外艙夾套式設計；

艙門

1）單開門，分為內艙門和外艙門；

2）內外艙門合體式設計；

3）采樣口

每艙單獨一個采樣口，同時配備檢測口、出氣口；距離邊界處不小于150mm；

箱體采樣口邊配備可收縮專門采樣泵放置平臺；

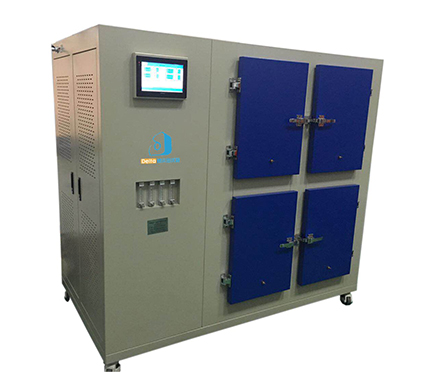

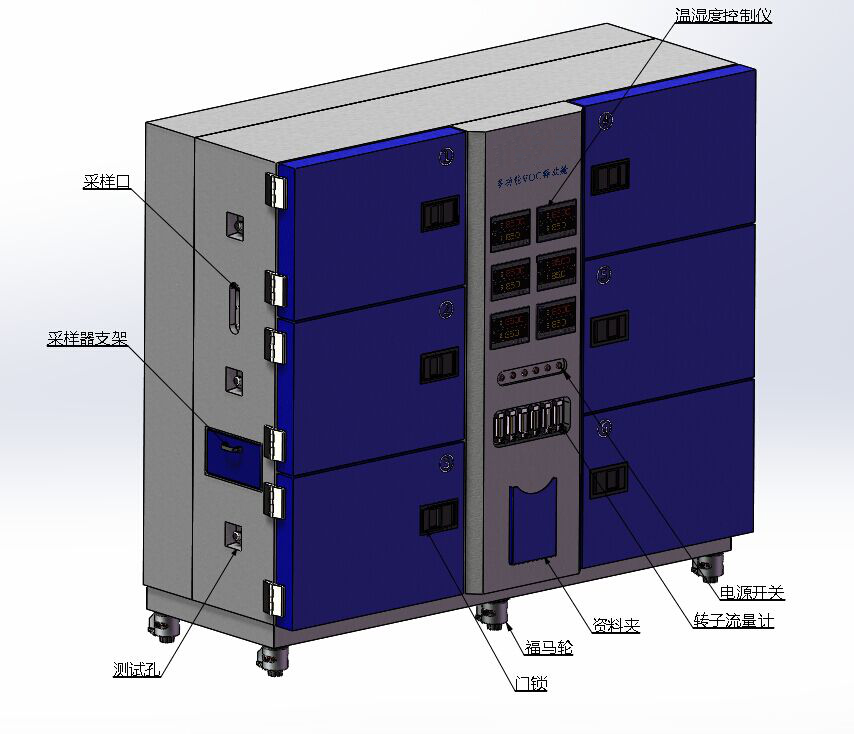

圖1：多功能塑膠跑道VOC艙體設計說明（以6艙為例）

2、溫濕度調節系統

調節原理

1）干空氣和濕空氣比例混合控制法

2）干濕氣路分開控制，通過比例閥切換控制艙內濕度

3）自動補水裝置

3、控制系統

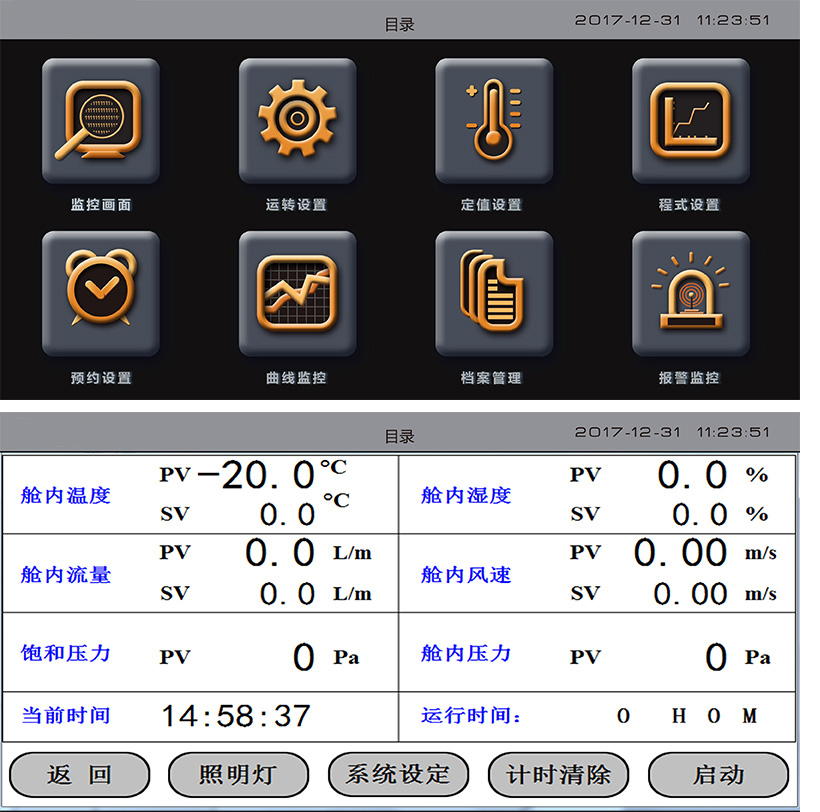

1）7英寸進口彩色觸摸屏控制器（見圖2）

2）手動和自動工作模式

3）故障自動診斷

4）實時記錄艙內溫度、濕度、流量等控制參數

4、供氣系統

冷凝模式：風冷凝器

制冷方式：機械壓縮制冷

熱交換器：板式換熱器

壓縮機：進口品牌全封閉壓縮機

制冷劑：環保型制冷劑R404A

過濾裝置：多重過濾裝置，進口濾料過濾和膜過濾器

氣體流量計：玻璃轉子流量計實施控制，電子流量顯示

5、安全保護系統

工作室：超溫報警保護、超壓保護

電器：總電源相序和缺相保護、漏電保護、負載電路保護

加熱器：短路保護、過載保護、超溫保護

壓縮機：過熱、過流、缺油保護

6、使用環境

設備場地：周圍無高濃度有機物釋放源

環境溫度：+20℃～+25℃

環境濕度：≤80%RH

氣壓條件：86kPa～106kPa

電源要求：電壓:220V

供水要求：水溫不高于30℃的蒸餾水或純凈水

      供水壓力3-4KG

設備空間要求：進入客戶現場的門、樓梯或放置空間符合要求

設備重量：約1500KG

塑膠跑道VOC釋放艙特征描述:

1、航天級無軸傳動密封裝置；

2、干濕比例自動控制艙內溫度和濕度，干濕氣路分離；

3、多重多容量進口濾料過濾裝置，保證本底濃度高標準達標；

4、7寸彩色觸屏PLC控制，實時監控并記錄數據；

5、各艙獨立控制，控制系統、加熱系統、制冷系統各艙獨立控制。

滿足標準：

1、GB36246-2018 中小學合成材料面層運動場地

2、T/310101002-C003-2016 學校運動場地塑膠面層有害物質限量

3、GB 18580-2017《室內裝飾裝修材料 人造板及其制品中甲醛釋放限量》

4、ISO 16000-9-2006 建筑產品和家具釋放揮發性有機化合物的測定

5、BS EN717-1 Formaldehyde emission by the chamber method

6、GB/T31107-2014《家具中揮發性有機化合物檢測用氣候艙通用技術條件》

7、GB 10592—2008 高、低溫試驗箱技術條件
